Dip雙面檢測是什么？顧名思義，dip雙面檢測是指dip工藝流程中AOI檢查機通過上下兩套高速相機進行拍照檢測，通過光學原理，綜合運用彩色運算、顏色提取、灰階運算、圖像對比等原理來檢查dip生產線上插件焊點質量，并將不良點信息傳送到下位機。目前，合易科技dip在線AOI檢查機檢出率可以達到99.99%，成為行業性能領先的dip雙面檢測設備。

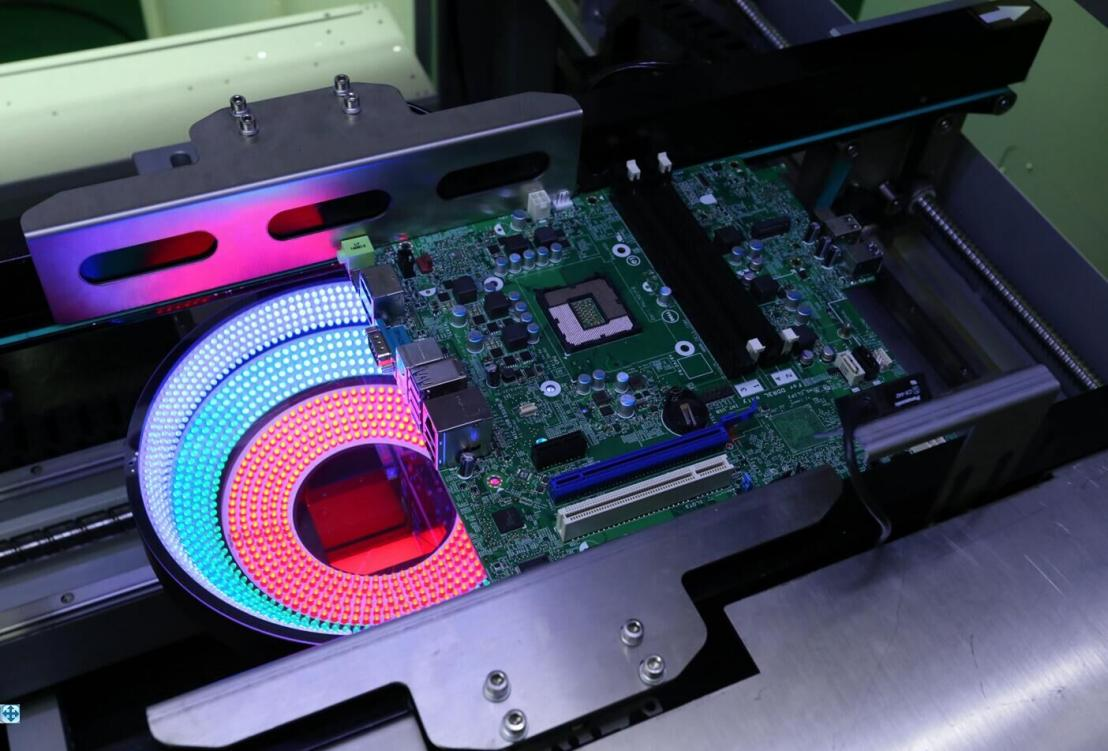

合易科技dip在線AOI檢查機

合易科技成立于2009年，是一家專業研發生產自動化設備的高新科技民營企業。自成立以來，致力于打造PCBA智能檢測修補整體解決方案，以自身深厚的自動化設備研發底蘊和制造經驗率先打造了領先行業的新一代dip智能檢測修補方案。該套方案中配有合易科技的專利設備dip在線AOI檢查機，負責dip雙面檢測這一核心工藝環節。

彩色三角模型專業dip算法，檢出率高達99.99%

作為深耕行業13年的智能檢測修補設備老牌制造商，合易科技在光學檢測、智能化修補等方面擁有絕對優勢。特別是AOI光學檢測設備，合易科技擁有核心技術專利，采用彩色三角模型算法衍生專業dip算法，提高焊點檢出率，檢出率高達99.99%。

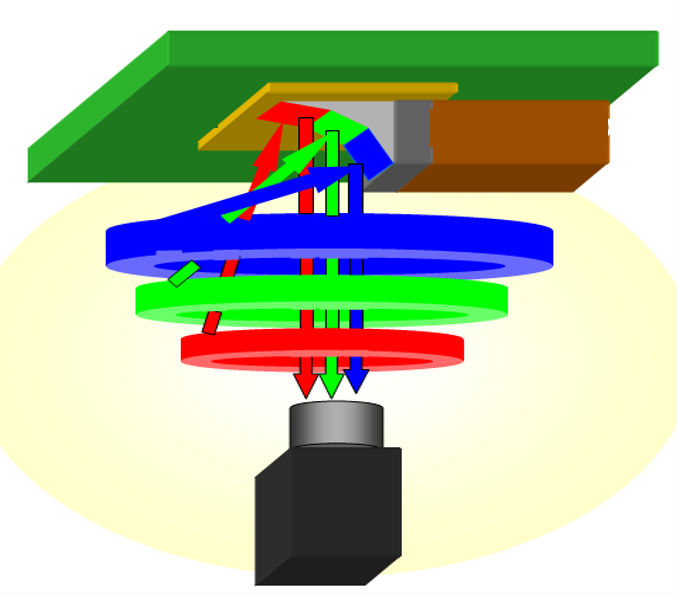

合易科技彩色三角模型專業dip算法

這套彩色三角模型衍生出來的專業dip算法，通過“紅色、綠色、藍色”不同角度的光源照射，反映被造物體的曲面的變化情況，從而達到檢測元件焊接弧度的目的。不同的曲面弧度上，顏色反映了弧度的變化特性?！凹t光”“綠光”“藍光”的亮度強弱比例，是保證這一檢測原理的關鍵。合易科技通過不斷優化這套算法，可以實現電子產品在波峰爐后同時進行元件面部品插反、插錯、漏插等和錫點面的同時自動判斷和檢測。提高檢出率的同時減低了誤報率，誤報率低至0.5%以內。

上下照雙面檢測錫點，自動傳輸不良焊點信息打造智能檢修方案

除開在核心技術上利用彩色三角模型衍生的專業dip算法之外，合易科技在最開始的檢測環節便采用更加先進和完善的上下兩套相機同時進行掃描拍攝。上影像系統負責檢測元件錯漏反，以及關鍵部位的測高，下影像系統負責檢測焊點面，上下雙照同步檢測則更加完整地獲取受測基板的錫點信息。

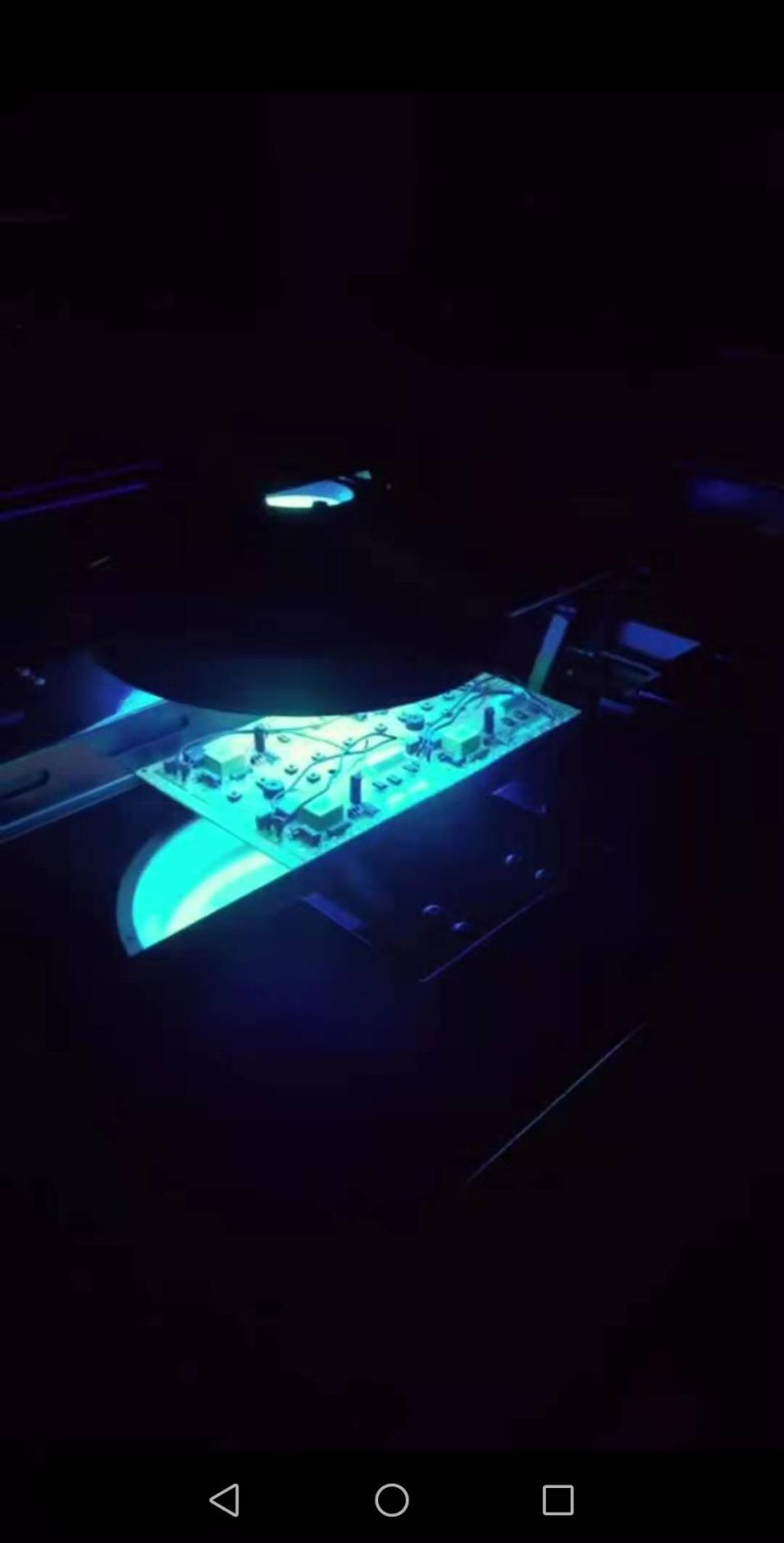

合易科技上下照AOI

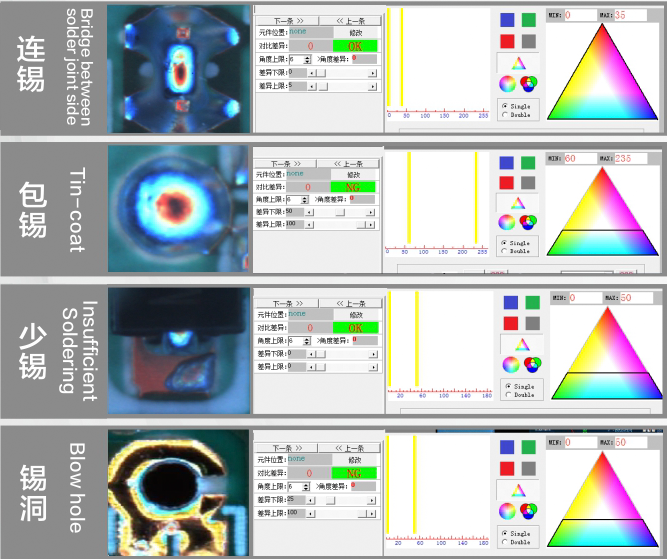

合易科技dip在線AOI檢查不良錫點類型

上下照拍攝完成后通過顏色三角區域抽色法，對元件焊盤的焊接品質進行檢測，對IC腳焊接聯通區域進行分析和利用OCVBIN檢測算法可實現對比度低，不清晰，不規則絲印進行檢測。可以清晰地發現不良錫點，并分析出不良錫點的類型，如連錫、包錫、少錫和錫洞等。并自動將不良錫點類型和元件坐標信息傳輸至噴涂機及焊錫機，以便后續工藝進行選擇性噴涂助焊劑和自動焊錫修補。正是基于這一套工藝流程，合易科技打造了新一代dip智能檢測修補方案。

合易科技總部

沒有金剛鉆，不攬瓷器活。合易科技正是因為在AOI檢測設備上的突出性能優勢，利用兩套高速相機實現dip雙面檢測，配合最新研發的測試計算軟件，提高檢出率至99.99%，降低誤報率至0.5%以內，為后段的修補工藝打下了堅實基礎，并成功研發了新一代dip焊點AOI智能檢測全自動修補系統，為行業帶來了新的解決方案。Dip雙面檢測，合易科技才是專家！
