專利是體現一家工業企業技術實力的標準,只有掌握核心專利的廠家才能為行業提供擁有先進技術的產品和設備。隨著時代的發展,生產線柔性化、靈活化布設成為主流。合易科技通過自身大力研發獲得的專利技術,與時代發展所要求的柔性靈活化需求相結合。設計出全自動/半自動新一代DIP智能檢修方案!
DIP智能檢修方案全自動化版

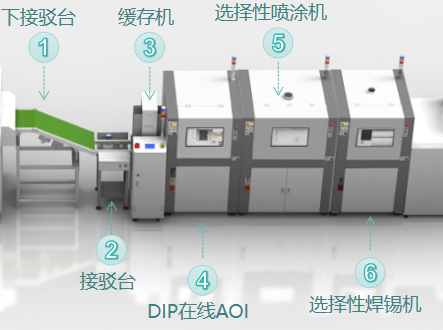

合易科技全自動化DIP智能檢測修補方案由在線AOI檢查機、選擇性噴涂機和選擇性波峰焊機這三大核心設備組成。從波峰焊后段開始,核心組裝設備依序?yàn)榻玉g臺、DIP在線AOI檢查機、選擇性噴涂機、選擇性焊錫機。其工序流程為:
01PCB板通過接駁臺進入DIP在線AOI檢驗機,檢測完將不良焊點的坐標輸送至噴涂機及焊錫機;
02選擇性噴涂機針對PCB板的不良焊點進行有選擇性地噴涂;
03選擇性焊錫機針對PCB板的不良焊點進行選擇性焊接修復。
其亮點不僅在于能夠?qū)崿F(xiàn)自動化生產,更在于在線AOI檢查機、選擇性噴涂機和選擇性波峰焊機這三設備均為合易科技自主研發設計,并擁有自主知識產權。且此整線擁有國家發明專利,發明專利號為
Patent for Invention ZL.201510174223.4。

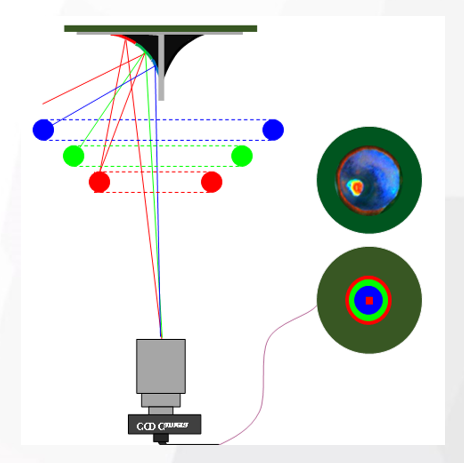

基于核心技術的賦能,在檢測環節使用的彩色三角模型衍生專業算法檢出率高達99.99%、誤報率低于0.5%以內。噴涂環節可以根據產品不同需求選用極小型霧化噴嘴、線性噴嘴、大霧化噴嘴等不同噴頭類型。噴涂效率小于1s/點,噴涂面積區間為2mm-10mm/點。
選擇性波峰焊可以針對每一個焊點的焊接參數進行量身定制;還能利用激光測高來解決不同材質的物體因熱脹冷縮系數不同形成的剪切應力,實現自動校正,修補率可以達到99%以上。

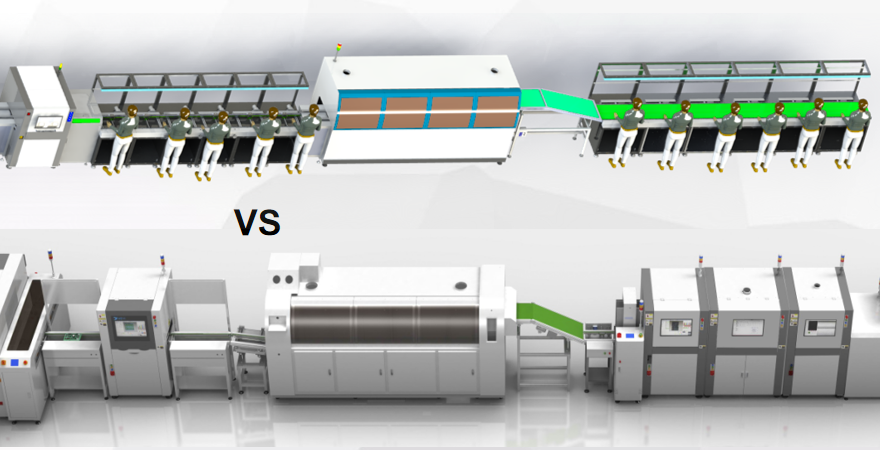

此方案顛覆傳統DIP后段人工補焊的作業模式,實現波峰焊后段焊點檢測、自動修補精益制造替代人工操作,提升焊接品質。大幅度提升產能效率,控制成本,提高利潤空間。
DIP智能檢修方案半自動化版

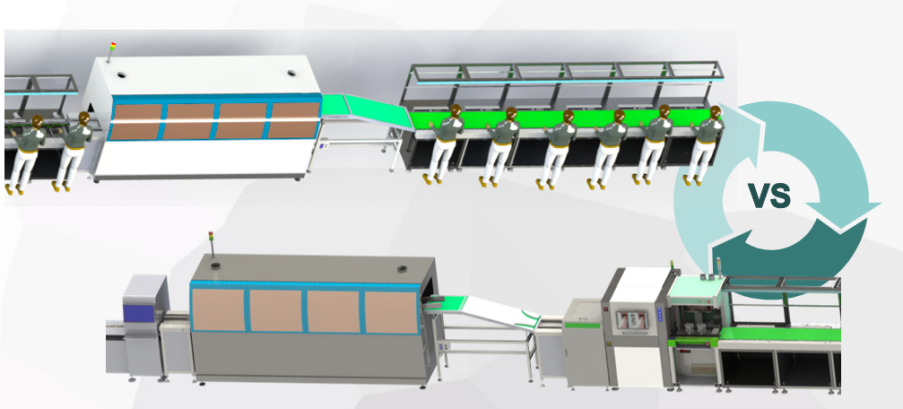

在現實中有些廠家受限于成本、車間面積、企業戰略方向等原因,自動化方案可能不太適用,這時可選擇合易科技DIP智能檢修方案半自動化版。這方案由在線AOI檢測機和維修臺組成。并且由于其創新性,此檢修線擁有國家發明專利,發明專利號為:201410839762.0

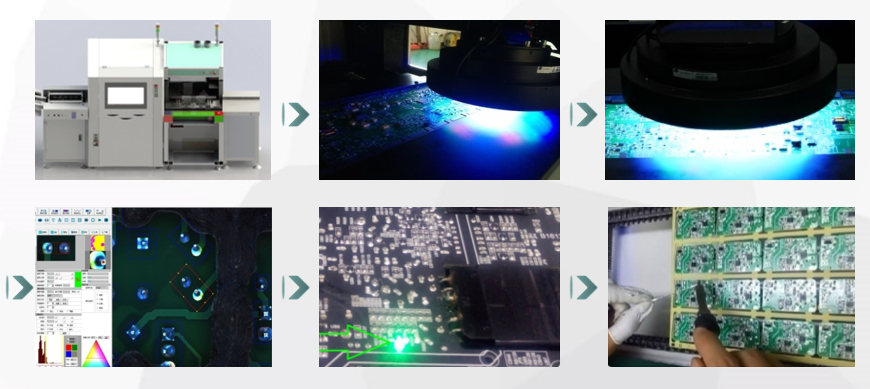

其具體的工序?yàn)椋?/p>
01
波峰爐流出后,拆卸載具,并將PCB板翻轉放置在AOI前方導軌;
02
產品進入AOI檢測,檢測出產品焊點的不良位置和類型,產品進入下工序;
03
維修臺自動讀取AOI的不良點坐標等信息,對不良點進行逐步標示并通過人工逐一修補;
04
修補好的產品通過接駁臺流到后端工序。

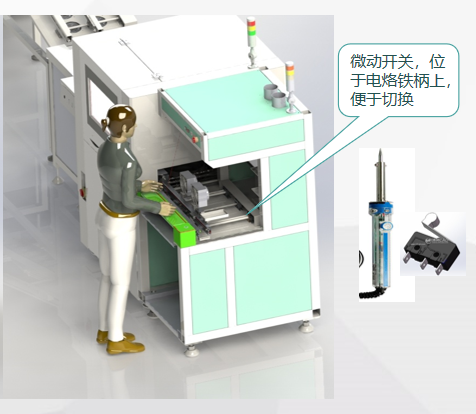

當維修臺通過聯網得到前AOI檢測的不良點后,維修臺XY軸帶動激光筆照射第一個不良點,人工進行修復;當修復完第一個焊點后,踩踏腳踏開關,激光筆自動切換自下一個不良點,直至修復完所有不良焊點。
通過對技術的鉆研、對產品的打磨以及對行業風向的精準把控。合易科技打造的專利技術與柔性靈活兼具的新一代DIP智能檢修方案飽受市場好評,深受各大中小型電子制造企業青睞!
