Mini去晶機是什么?這里的Mini是簡稱,全稱是Mini LED晶圓去除機,針對的是Mini LED晶圓在轉移貼合的作業過程中存在位置不精準,角度有誤差,以及存在缺件、多件、偏移、極反等不良情況下,通過Mini去晶機精準去除不良晶圓,再由合易科技的激光焊晶機焊接修補晶圓,從而提高良率以達到Mini LED的商用標準。

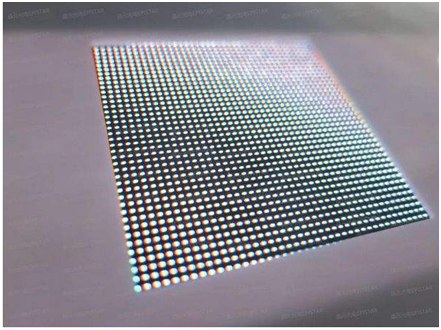

Mini LED基板晶圓更小&間距更小
Mini LED作為當下最為火熱的顯示技術,不論是直顯還是背光均被行業看好,更有行業大牌廠商先后布局。蘋果、三星、LG、微星、宏碁、聯想、小米、創維、康佳、飛利浦、長虹、BOE、TCL華星等各大品牌及面板廠商陸續發布Mini LED相關產品。前端市場如火如荼,在巨大的需求拉動下,后段供應鏈需提供巨大且穩定的支持,特別是在Mini LED基板供應上,需要封裝制程領域擁有更大產能。
Mini LED基板相較于普通基板在晶圓尺寸和間距上都要更小,這對封裝制程提出了更高要求。因為晶圓更小、間距更小,封裝制程的工藝難度會更高,在晶圓的轉移貼合上就難免會出現晶圓不良的情況。為保證Mini LED嚴格的商用標準,以及嚴苛的良率要求(≥99.99%),通過檢測找出不良晶圓,并去除不良晶圓重新修補,就顯得格外重要。合易科技新一代Mini去晶機就是專門針對Mini LED固晶工藝中出現的不良晶圓,通過專利去晶技術,精準去除,從而實現良率的提升和降本增效。
合易科技致力于打造新一代Mini LED檢測修補自動化設備
合易科技新一代Mini去晶機,專利產品更有保障
Mini去晶機對Mini LED封裝制程的重要性不言自明,特別是在2021年成為Mini LED的商用元年之后,很多廠家紛紛布局Mini LED產線,Mini去晶機更是成為“剛需”。合易科技作為一家專業研發生產自動化設備的高新科技企業,一直致力于打造新一代Mini LED檢測修補自動化設備,專注核心技術研究并取得關鍵技術突破,率先研發出了專利產品合易科技新一代Mini去晶機。

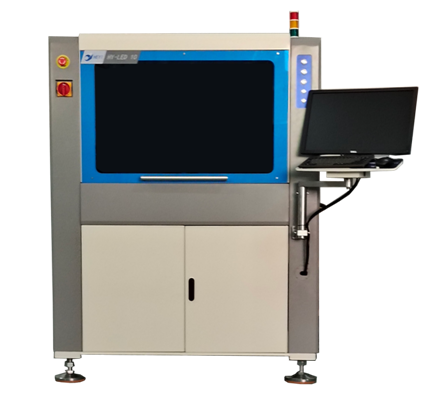

合易科技新一代Mini去晶機
合易科技新一代Mini去晶機外型尺寸為1300x1200x1600mm(長x寬x高),重量達到1100kg。作為Mini去晶機,在精度上擁有更高要求,合易科技新一代Mini去晶機采用大理石平臺保證整機運行的平穩,其次采用X/Y雙軸研磨級直線電機,保證機器運行的精度。
合易科技新一代去晶機擁有國家發明專利(專利號:202011256044.2),在技術層面無法律糾紛可以放心使用。此外,合易科技新一代去晶機通過優化設備結構和運行流程,提高去晶效率,平均晶圓去除時間僅需8-9秒,既準又快,對于Mini LED產線大規模量產更有保障。
激光去晶柔性/玻璃基板均可,合易科技Mini去晶機修補率>99.99%
合易科技的新一代Mini去晶機不僅可以單獨作業,還可以與合易科技新一代外觀檢測機、點亮檢測機和新激光焊晶機組線成為Mini LED檢測修補自動化解決方案。接收檢測機器不良晶圓的行/列坐標,去除不良晶圓,并配合下位機——激光焊晶修補晶圓。
合易科技新一代Mini LED檢測修補自動化解決方案
合易科技新一代Mini去晶機根據上游測試數據,采用激光測試基板高度,再應力測試高度,雙應力(高度、推力)、雙視覺檢測系統(推刀、去晶后焊盤檢測),確保去晶的準確度和成功率,能夠?qū)θ嵝?、玻璃基板激光加熱再去晶,去晶工藝?yīng)用范圍更廣。去晶焊盤平整,利于二次固晶,修補率>99.99%。
合易科技
合易科技新一代Mini去晶機解決了行業難題,成為了Mini LED固晶工藝中不可或缺的一環。
每一次技術的進步,背后總有需求在驅動,拉動整個產業向上升級。當然,也需要有合易科技這樣的實力企業從基礎的技術著手,一點一滴實現產業設備和工藝技術上的升級,助推終端向前發展。合易科技從技術出發,從創新著手,不斷打造更多優秀的自動化設備,推動中國制造業不斷向上進階!
