隨著工業制造逐漸走向高精密化、人工成本日益增加等因素,邁向自動化是工業各領域發展的必然之路。只有提高產線自動化水平,跟隨甚至領先于行業的自動化趨勢,才能在現在以及未來的市場中占據一片天地。
在DIP爐后檢測工藝領域
在DIP爐后檢測工藝領域,人工檢測因為成本高、速度慢、誤報率高等缺點,再難擔任如今這個電子產品微型化、高密度、細間距時代的檢測方式。為了提高行業自動水平,降低不良率、減少檢測成本,專注電子裝配自動化設備的合易科技推出全自動DIP在線檢測AOI設備。

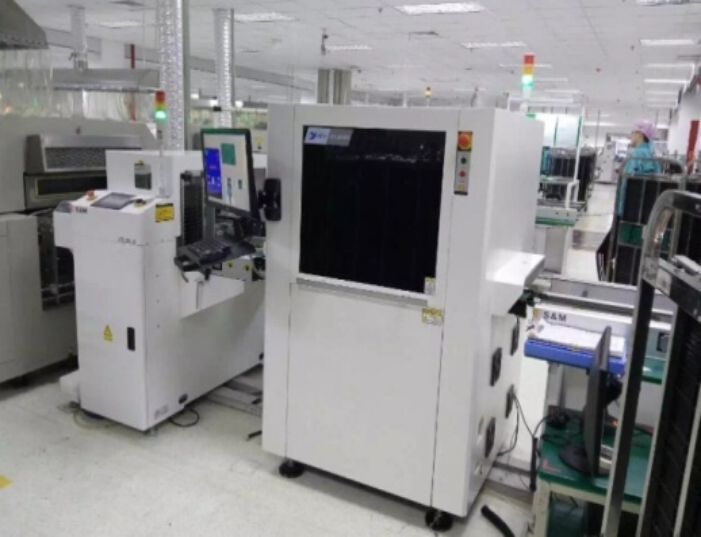

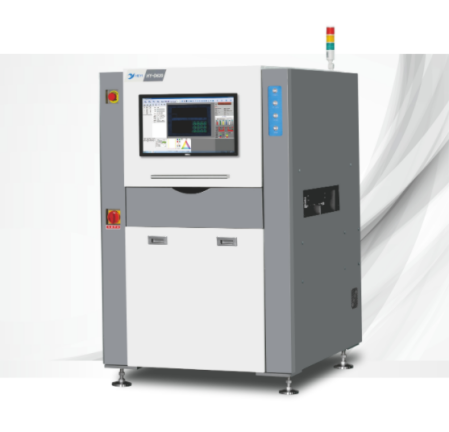

合易科技DIP在線檢測AOI
合易科技DIP在線檢測AOI的影像系統有下照式AOI、上照式AOI和上下照AOI三種配置可以選擇。下照式AOI與上照式AOI是通過自下而上或自上而下的取像檢測PCBA板的焊點,而上下照式AOI是通過上下雙面取像檢測,記錄PCBA板不良焊點。具有高檢測速度、高檢測精度、低誤報率、全自動檢測等巨大優勢!

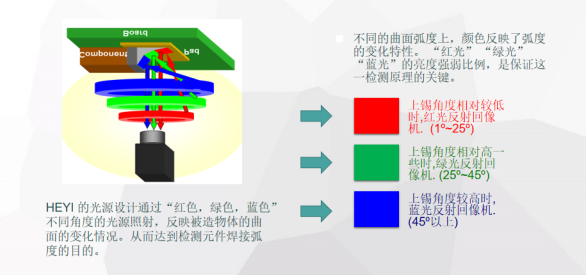

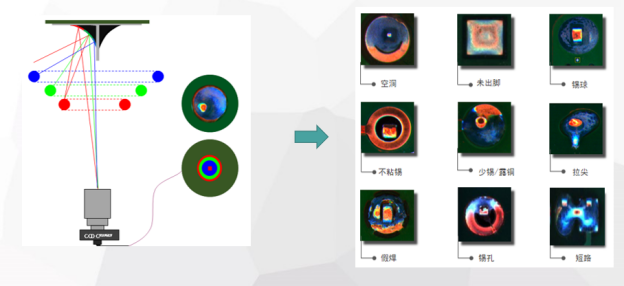

合易科技DIP在線AOI檢測機光源設計通過四色的RGB+W同軸光源照射,反映出被照物體的曲面變化情況,從而達到檢測元件焊接弧度的目的,利用彩色三角模型衍生專業DIP算法、輪廓運算、灰階運算、圖像對比等方式檢測,精準檢測如空洞、未出腳、錫球、不粘錫、少錫露銅、拉尖、假焊、錫孔等不良焊點,不良檢出率達99.99%以上!
同時,為更貼合行業內實際生產情況的提高產線自動化水平。合易科技DIP在線AOI檢測機可選擇與合易科技其他設備組成DIP后端半自動化或全自動化的方案。
DIP后端半自動化方案
半自動化方案是由DIP在線AOI檢測機與在線智能激光導焊機組成。當PCB板進入AOI檢測后由在線AOI檢測機檢測出板上不良焊點的位置和類型,后進入到維修臺,維修臺自動讀取AOI不良點坐標等信息,并自動使用激光筆指示不良焊點后進行人工修復。
DIP后端全自動化方案

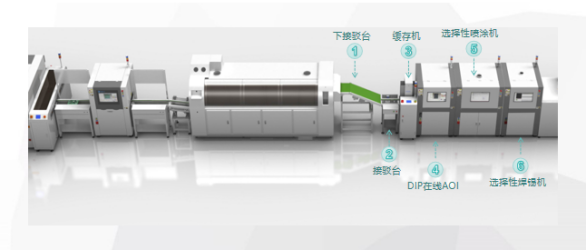

合易科技DIP后端全自動化方案主要設備為:DIP在線AOI檢測機、在線選擇性噴涂機、在線選擇性焊錫機。在運行時,PCB通過下接駁進入DIP在線AOI進行檢驗,并將不良焊點的坐標輸送至下位機、選擇性噴涂機針對PCB板的不良焊點進行選擇性的噴涂助焊劑、選擇性焊錫機針對PCB板的不良焊點進行選擇性焊接修復。此方案可實現DIP爐后檢測修補工序全自動化,無需人工參與自動檢測和修補不良焊點,修補焊點品質完美,可以大幅提高檢修效率!同時合易科技DIP后端全自動化方案有著極高的檢出率和修補率,檢出率為99.99%以上、修補率為99%以上!
行業的發展需要技術的不斷革新,合易科技作為一家專業從事電子裝配自動化設備研發、生產、銷售的高科技民營企業。自2009年成立以來,一直源源不斷的為行業提供更高技術的水平的生產設備。并且以雄厚的技術實力為核心,用先進的DIP焊點爐后智能檢測修補設備全面提升行業自動化水平!
